90度反転胴受けリフター
ロールを胴受けして搬送したり90度反転させます。
製品動画
特徴

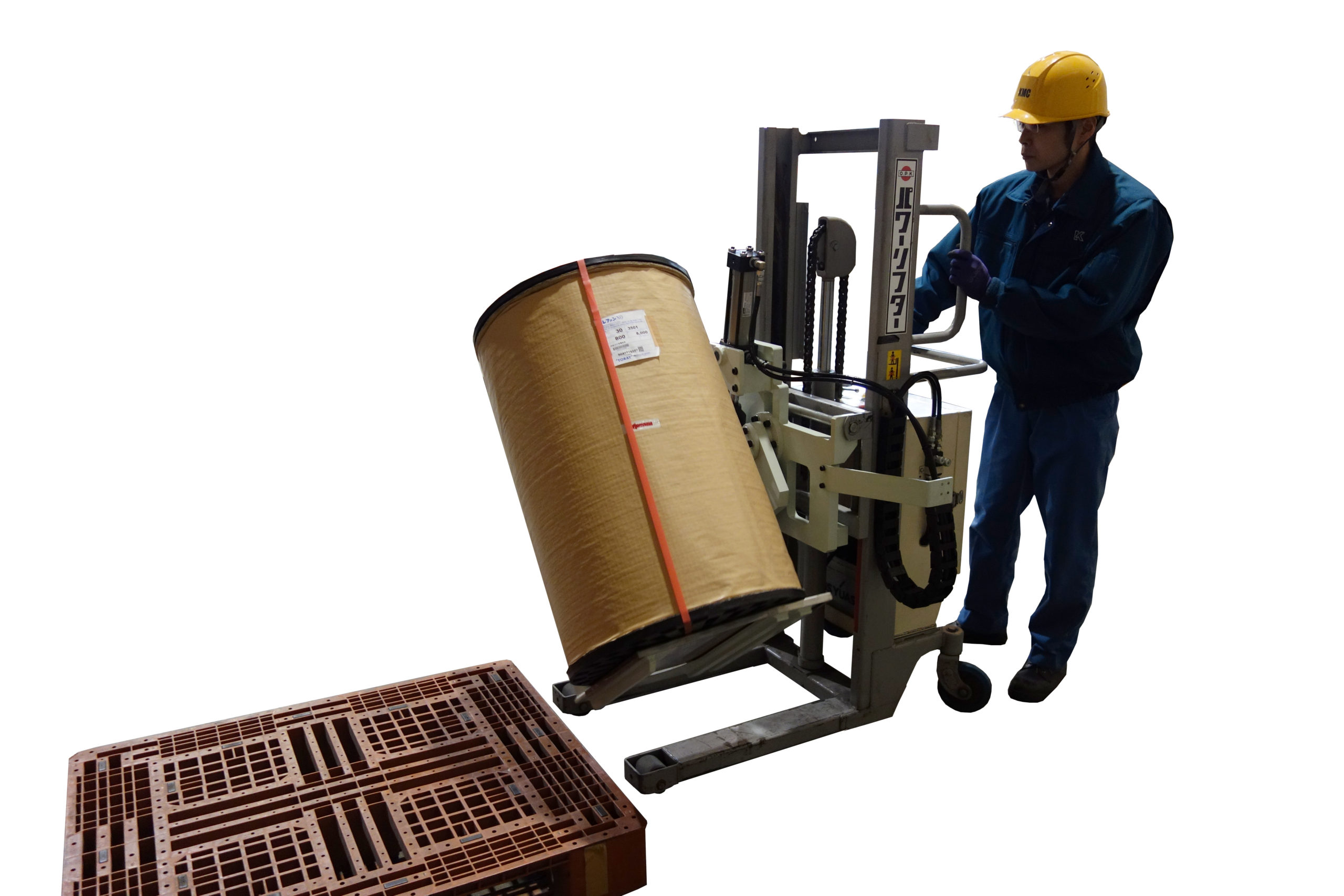

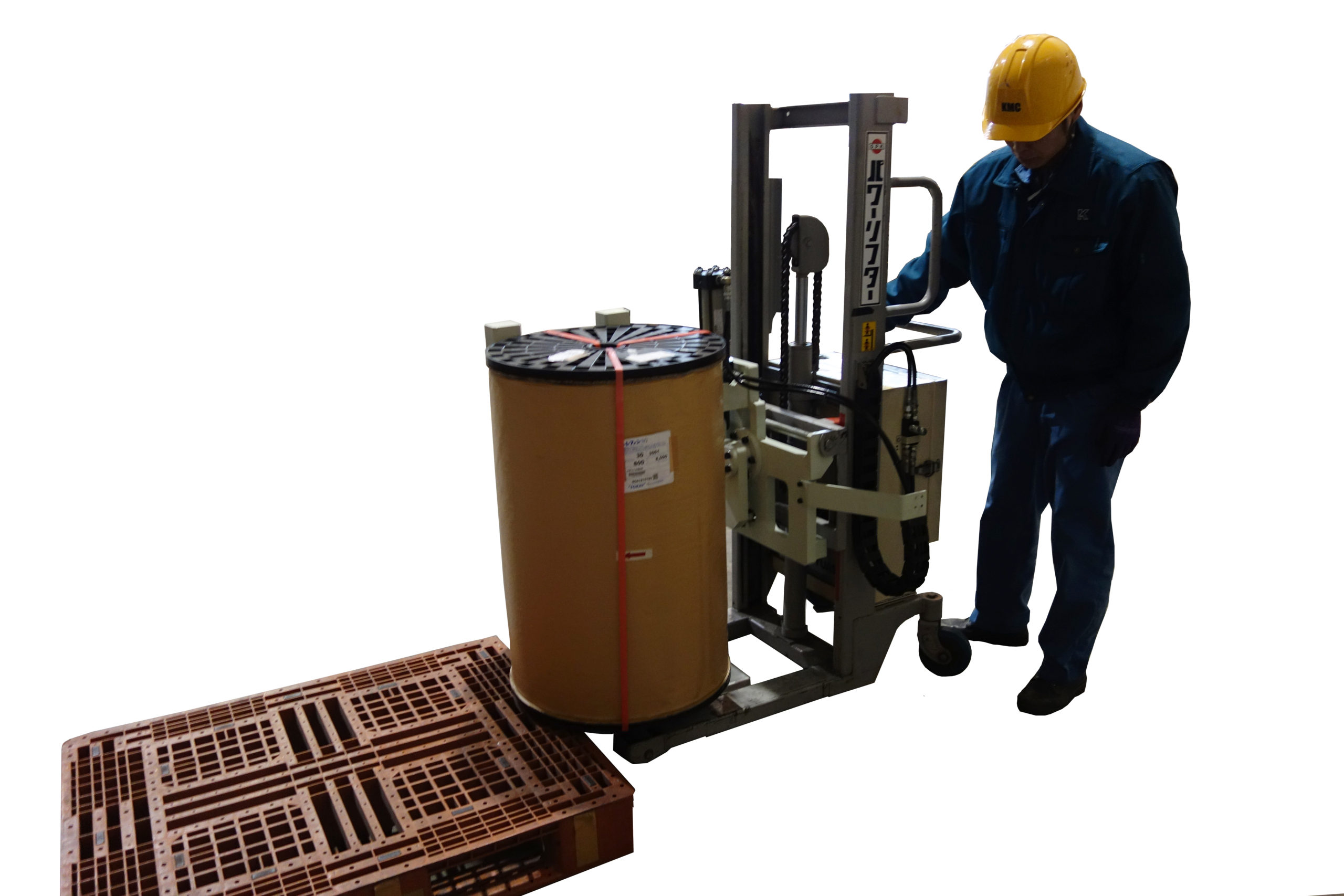

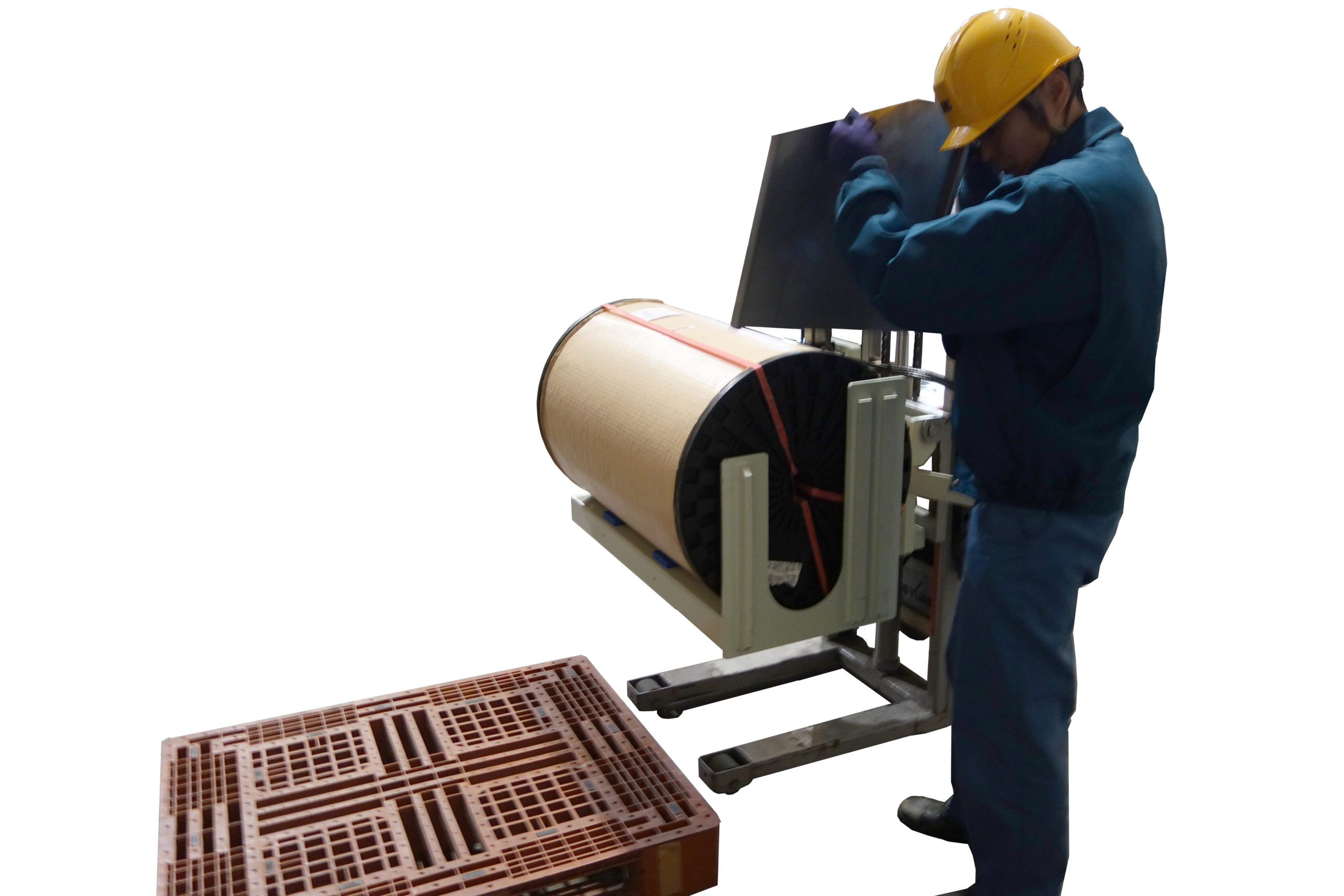

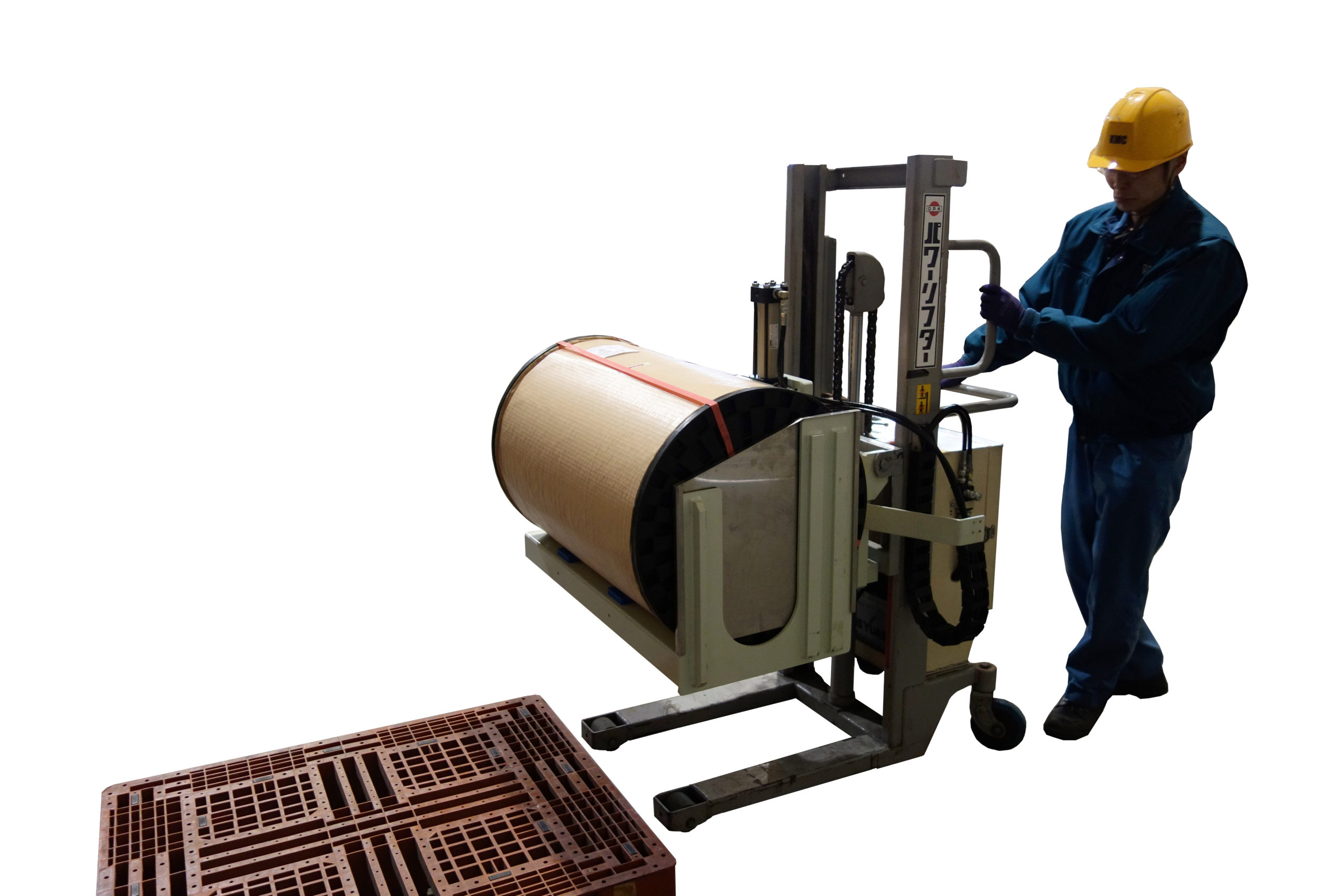

製品ロールを胴受けして搬送と旋回させることができます。
ロール製品を倒したり起こす際の端面の傷みや、オペレーターの作業負荷軽減に効果的です。
旋回後に底板を外してそのまま機械へ架設することも可能です。チャック部との取り合い寸法は要確認。
電動による昇降・旋回が可能な電動タイプと、手動操作で昇降・旋回が可能な手動油圧タイプがあり、いずれも走行は手動になります。
電動タイプには片側だけに旋回できるタイプと、旋回方向を切替できるタイプがあります。手動タイプは片側旋回のみになります。
受け台が水平状態でも垂直状態でもパレットとほぼ同じ１５０ｍｍ高さにできます。
ロール製品を倒したり起こす際の端面の傷みや、オペレーターの作業負荷軽減に効果的です。
旋回後に底板を外してそのまま機械へ架設することも可能です。チャック部との取り合い寸法は要確認。
電動による昇降・旋回が可能な電動タイプと、手動操作で昇降・旋回が可能な手動油圧タイプがあり、いずれも走行は手動になります。
電動タイプには片側だけに旋回できるタイプと、旋回方向を切替できるタイプがあります。手動タイプは片側旋回のみになります。
受け台が水平状態でも垂直状態でもパレットとほぼ同じ１５０ｍｍ高さにできます。
製品仕様
1200mm
φ600mm
電動タイプ 250kg、手動タイプ 150kg
電動タイプは昇降と旋回は電動油圧作動、走行は手動。 手動油圧タイプ 昇降と旋回は油圧手動作動、走行は手動。
電動タイプにウインチを搭載することにより、パレット上で縦向きの原反をそのまま受台へ移載することができます。
